تفاوت کابل PVC و XLPE

مقدمه :

عایق دور کابلها انواع مختلف دارد از جمله عایق کابل PVC و عایق کابل XLPE که در این مقاله به تفاوت این دو کابل می پردازیم. همانطور که میدانید عایق یک ماده غیر رسانا است که در ساختار کابل استفاده می‌شود. دوام و عملکرد یک سیم به نوع عایقی که استفاده می‌شود بستگی دارد. مواد دی‌الکتریک و عایق یکپارچگی ساختاری سیم را حفظ می‌کنند و از آن در برابر خطرات و تهدیدات محیطی مانند آب، گرما، مواد شیمیایی یا آسیب‌های فیزیکی محافظت می‌کنند. عایق سیم همچنین از نشت جریان الکتریکی جلوگیری می‌کند و مانع از تماس جریان الکتریکی سیم با سایر سیم‌ها و کابل‌های مجاور می‌شود. در ادامه ابتدا به معرفی عایقهای متداول کابلها می‌پردازیم و سپس تفاوت کابلهای PVC و XLPE را مورد بررسی قرار می‌دهیم.

جنس عایق کابلها چه تفاوتهایی با هم دارند؟

مواد مختلفی برای عایق‌بندی سیم و کابل وجود دارند، و عملکرد آن‌ها بسته به نوع استفاده متفاوت است. سه ماده اصلی عایق شامل پلاستیک، لاستیک و فلوئوروپلیمر هستند. در زیر فهرستی از مواد عایق سیم و کابل که بیشتر مورد استفاده قرار میگیرد، ارائه شده است و اطلاعاتی درباره کاربردها ، مزایا و معایب هر کابل را در بردارد.

عایق سیم و کابل اصولاً مشابه هم هستند. عایق سیم به معنای عایق‌بندی یک هادی تکی است که تعریف سیم نیز همین است. وقتی از کابل صحبت می‌شود، عایق کابل معمولا برخلاف سیم یک لایه نبوده و حداقل دو لایه می‌باشد.

نوع عایق و سطح عایق مورد نیاز برای عملکرد مناسب کابل به کاربرد خاص آن کابل بستگی دارد.

کابل Polyethylene (PE)

عایق پلی‌اتیلن (PE) بیشتر در کابل‌های کواکسیال و کابل‌های با ظرفیت خازنی پایین به دلیل ویژگی‌های الکتریکی خاص آن استفاده می‌شود و برای این منظور مقرون‌به‌صرفه است.این عایق را می‌توان به صورت فوم درآورد و ثابت دی‌الکتریک را به 1.50 کاهش داد که این ویژگی پلی‌اتیلن را به گزینه‌ای محبوب برای کابل‌هایی که نیاز به انتقال داده با سرعت بالا دارند، تبدیل کرده است.

سیم و کابل با عایق پلی‌اتیلن می‌تواند در دمای عملیاتی بین 65- درجه سانتی‌گراد تا 80 + درجه سانتی‌گراد مورد استفاده قرار گیرد. تمام انواع عایق PE در هر چگالی سخت، محکم و غیرقابل انعطاف هستند. همچنین، عایق PE قابل اشتعال است ولی با استفاده از افزودنی‌ها می‌توان عایق PE را مقاوم در برابر شعله ساخت، اما این کار باعث کاهش ثابت دی‌الکتریک و افزایش افت توان می‌شود.

کابلهای Rubber

عایق لاستیکی به طور کلی به لاستیک طبیعی و ترکیبات SBR (استایرن-بوتادین رابر) گفته می شود که هرکدام با ترکیبهای مختلف برای طیف گسترده‌ای از نیازها به کار گرفته می‌شود. از آنجا که فرمول‌ها مختلف هستند، محدوده دمای عملیاتی و برخی ویژگی‌های اساسی دیگر آنها نیز متفاوت خواهند بود.

اگرچه عایق لاستیکی مقاومت کمی در برابر روغن و ازن دارد، اما انعطاف‌پذیری خوبی در دماهای پایین، همچنین مقاومت مناسبی در برابر آب، الکل و سایش  داشته و دارای ویژگی‌های الکتریکی مناسب می باشد.

کابل Ethylene Propylene Rubber (EPR)

عایق لاستیک کابل اتیلن پروپیلن (EPR) به دلیل ویژگی‌های حرارتی و الکتریکی عالی خود شناخته شده است و امکان استفاده از سطح مقطع کوچکتر را در مقایسه با کابلهای دیگر با یک جریان یکسان، فراهم می‌کند. این نوع عایق معمولاً در کابل‌هایی با ولتاژ بالا استفاده می‌شود.

عایق EPR در برابر گرما، اکسیداسیون، شرایط جوی، آب، اسید، الکل و قلیا مقاوم است و به دلیل انعطاف‌پذیری بالا، برای اتصالات موقت و کاربردهای صنعتی، به‌ویژه در معدن، مناسب است. با وجود انعطاف‌پذیری بالای این ماده، EPR نسبتاً نرم است و در هنگام نصب ممکن است به مراقبت بیشتری برای جلوگیری از آسیب نیاز داشته باشد.

کابل لاستیکی اتیلن پروپیلن محدوده دمای عملیاتی بین 50- درجه سانتی‌گراد تا 160+ درجه سانتی‌گراد دارد. با این حال، مقاومت در برابر پارگی آن نسبت به سایر گزینه‌های عایق کابلها کمتر است

کابل Polyvinyl Chloride (PVC)

پلی‌وینیل کلراید (PVC) یک ماده عایق سیم و کابل اقتصادی و چندمنظوره است که برای کاربردهای مختلفی استفاده می‌شود. محدوده دمای عملیاتی توصیه‌شده برای کابل PVC  از 55 – درجه سانتی‌گراد تا 105+ درجه سانتی‌گراد است. اما حداکثر دمای توصیه شده برای این کابل 70 درجه سانتی گراد می باشد. این عایق در برابر شعله، رطوبت و سایش تا حد زیادی مقاوم است و همچنین می‌تواند در برابر بنزین، ازن، اسیدها، حلال‌ها و سایر مواد شیمیایی صنعتی مقاومت کند.

ویژگی‌ بدون بو، بدون طعم و غیرسمی بودن این ماده، آن را به گزینه‌ای ایده‌آل برای کاربردهای پزشکی و مرتبط با مواد غذایی تبدیل کرده است. با این حال، این ماده دارای میرایی بالا و افت ظرفیت خازنی است که می‌تواند در مقایسه با سایر مواد عایقی کابل در سیستم‌های الکتریکی، به عنوان یک نقطه ضعف محسوب شود.

انعطاف‌پذیری PVC کمتر از حد متوسط است، به ویژه برای محیط‌هایی که به انعطاف‌پذیری بالا و طول عمر زیاد در دماهای پایین نیاز دارند، ایده‌آل نیست.

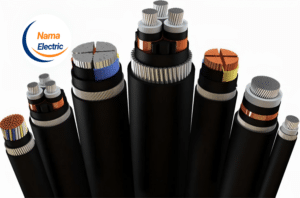

کابل XLPE

کابل XLPE (پلی‌اتیلن کراس‌لینک شده)  نیز نوعی کابل الکتریکی است که به طور گسترده برای انتقال و توزیع برق استفاده می‌شود. کابل XLPE از یک ماده ترموست ساخته شده است، به این معنا که در برابر حرارت، رطوبت و مواد شیمیایی بسیار مقاوم است. این ویژگی، کابل  XLPE را به گزینه‌ای بسیار مناسب برای مقاصدی تبدیل می‌کند که کابل در معرض شرایط محیطی سخت مانند نصب در زیرزمین یا زیر آب قرار دارد.

ماده عایق کابل XLPE با کراس‌لینک کردن شیمیایی مولکول‌های پلی‌اتیلن تولید می‌شود. این فرآیند باعث تقویت استحکام و پایداری ماده شده و توانایی آن را برای تحمل دماهای بالا و تنش‌های الکتریکی بهبود می‌بخشد برای همین برای کابلهای نسوز یا LSZH مناسب می باشد.

 کابل XLPE در مقایسه با کابل‌های دارای عایق PVC (پلی‌وینیل کلراید)، دارای دمای عملیاتی بالاتری است.

در ادامه دو کابل پلی‌وینیل کلراید (PVC) و پلی‌اتیلن کراس‌لینک شده (XLPE) را با هم مقایسه میکنیم.

کابل PVC  و کابل XLPE چه تفاوتهایی با هم دارند؟

کابل XLPE دارای حداکثر دمای عملیاتی 90 درجه سانتی‌گراد است.این ویژگی باعث می‌شود که کابل با عایق  XLPE در مقایسه با کابل با عایق PVC با همان سایز هادی، توانایی انتقال جریان الکتریکی بیشتری داشته باشد.

همچنین، این موضوع به این معناست که اگر به جای عایق PVC از عایق XLPE استفاده کنید ممکن است در برخی موارد بتوان از کابل با سایز کوچکتر استفاده کرد.

پلی‌اتیلن کراس‌لینک شده (XLPE) به دلیل فرآیند کراس‌لینکینگ، ماده‌ای مقاوم‌تر نسبت به PVC است.     XLPE دارای مقاومت کششی، کشش و مقاومت در برابر ضربه بیشتری در مقایسه با PVC است. فرآیند کراس‌لینکینگ همچنین مقاومت ماده را در برابر روغن و مواد شیمیایی حتی در دماهای بالا افزایش می‌دهد؛ این ویژگی باعث می‌شود که XLPE انتخاب محبوبی برای عایق کابل‌های LSZH مقاوم در برابر شعله یا مقاوم در برابر آتش باشد.

جدول زیر مقایسه ساده‌ای از تفاوت ویژگی های بین کابل XLPE و کابل PVC را نشان می‌دهد:

کابل XLPE

کابل PVC

نوع ویژگی

مواد کمی سخت تر



نصب بسیار آسان



انعطاف پذیری



برای بار جریان بالاتر عالی است



مناسب برای بارهای استاندارد



جریان نامی

90 درجه سانتی گراد



70 درجه سانتی گراد



حداکثر دمای عملیاتی



250 درجه سانتی گراد



160 درجه سانتی گراد



دمای اتصال کوتاه



خوب



ضعیف

مقاومت در برابر تغییر شکل حرارتی



خوب



ضعیف

مقاومت در برابر حلال



عالی



خوب



مقاومت در برابر روغن



عالی



خوب



مقاومت در برابر مواد شیمیایی آلی



عالی



عالی



مقاومت در برابر مواد شیمیایی معدنی



عالی



خوب



حفاظت مکانیکی



0.92



1.4



چگالی، 2g/برای آشنایی بیشتر با فروشندگان فعال در صنعت سیم و کابل اینجا کلیک کنید.cm
